[Fórum]SNK Neo-Geo gépek, játékok egyéb kiegészítőkNeo-Geo CXK5814P-35L SRAM teszter
don_peter - 23-Jan-23 17:11
#25396
User
Érdliget
2010.Sep.01
Érdliget
2010.Sep.01
Feltöltöttem a Neo Geo SRAM teszter nyáktervét, amely Sprint-Layout 6.0-ban van készítve, (nem gerber, de a program tud gerber fájlokat exportálni). A program PIC18F442-es mikrokontrollere íródott, (azt hiszem a 18F452 is jó) és a gomb nincs kezelve, vagy is bekapcsolást követően 5 másodperc elteltével indul a tesztelés. Majd egyszer lehet frissítem a programot és megírom a gombkezelést is.
I have uploaded the Neo Geo SRAM tester board design, which is made in Sprint-Layout 6.0 (not gerber, but the program can export gerber files). The program is written for the PIC18F442 microcontroller (I think the 18F452 is also good) and the button is not operated, or the testing starts after 5 seconds after switching on. Maybe one day I will update the program and write the button management as well.
Itt elérhető az állomány. The file is available here: NeoGeo_SRAM_teszter.zip
Megosztás
I have uploaded the Neo Geo SRAM tester board design, which is made in Sprint-Layout 6.0 (not gerber, but the program can export gerber files). The program is written for the PIC18F442 microcontroller (I think the 18F452 is also good) and the button is not operated, or the testing starts after 5 seconds after switching on. Maybe one day I will update the program and write the button management as well.
Itt elérhető az állomány. The file is available here: NeoGeo_SRAM_teszter.zip
Megosztás
HNGF: Hungarian Neo Geo Forum (A Neo-Geo legyen veled)
don_peter - 15-Jul-10 22:58
#18006
User
Érdliget
2010.Sep.01
Érdliget
2010.Sep.01

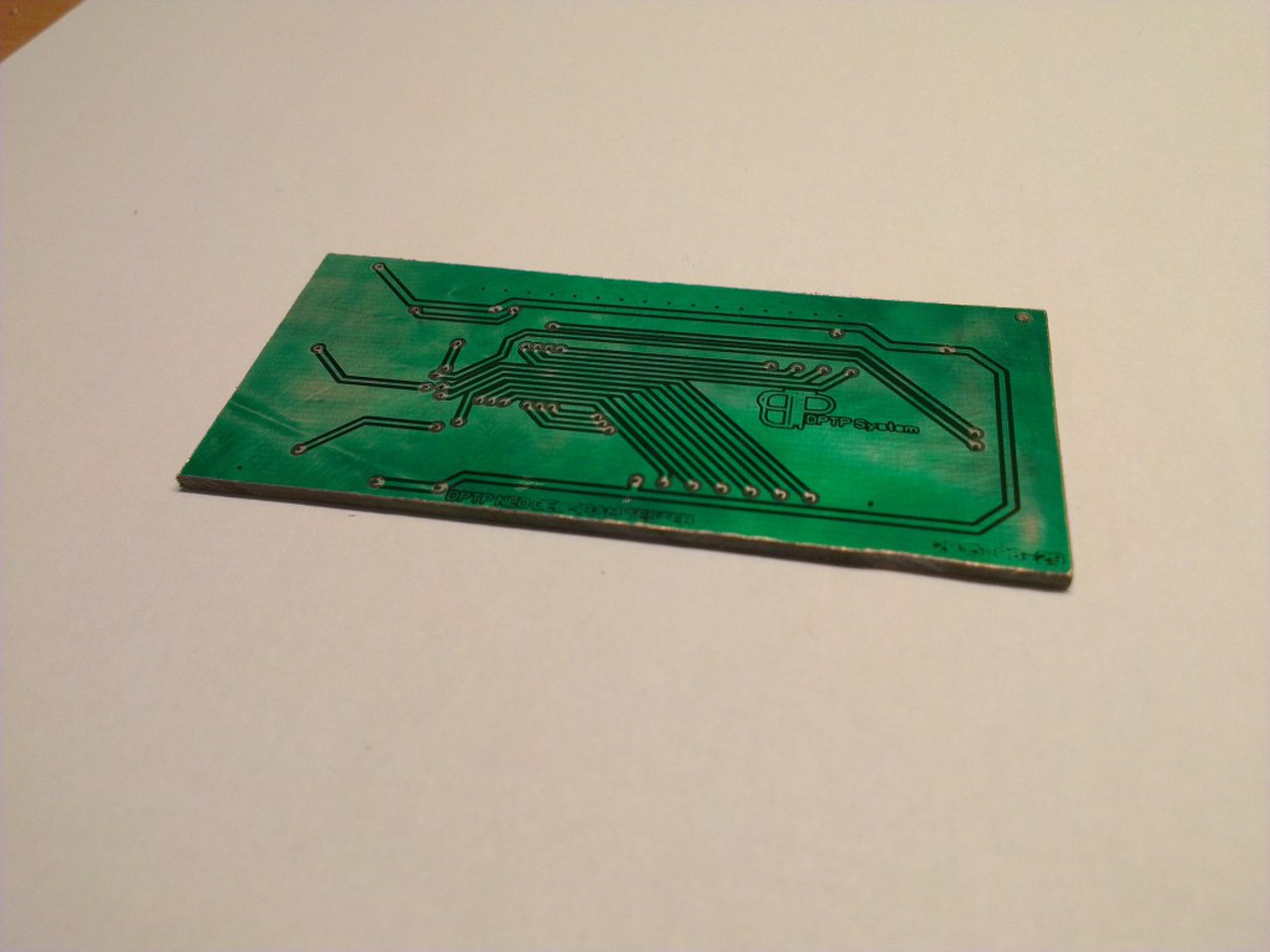

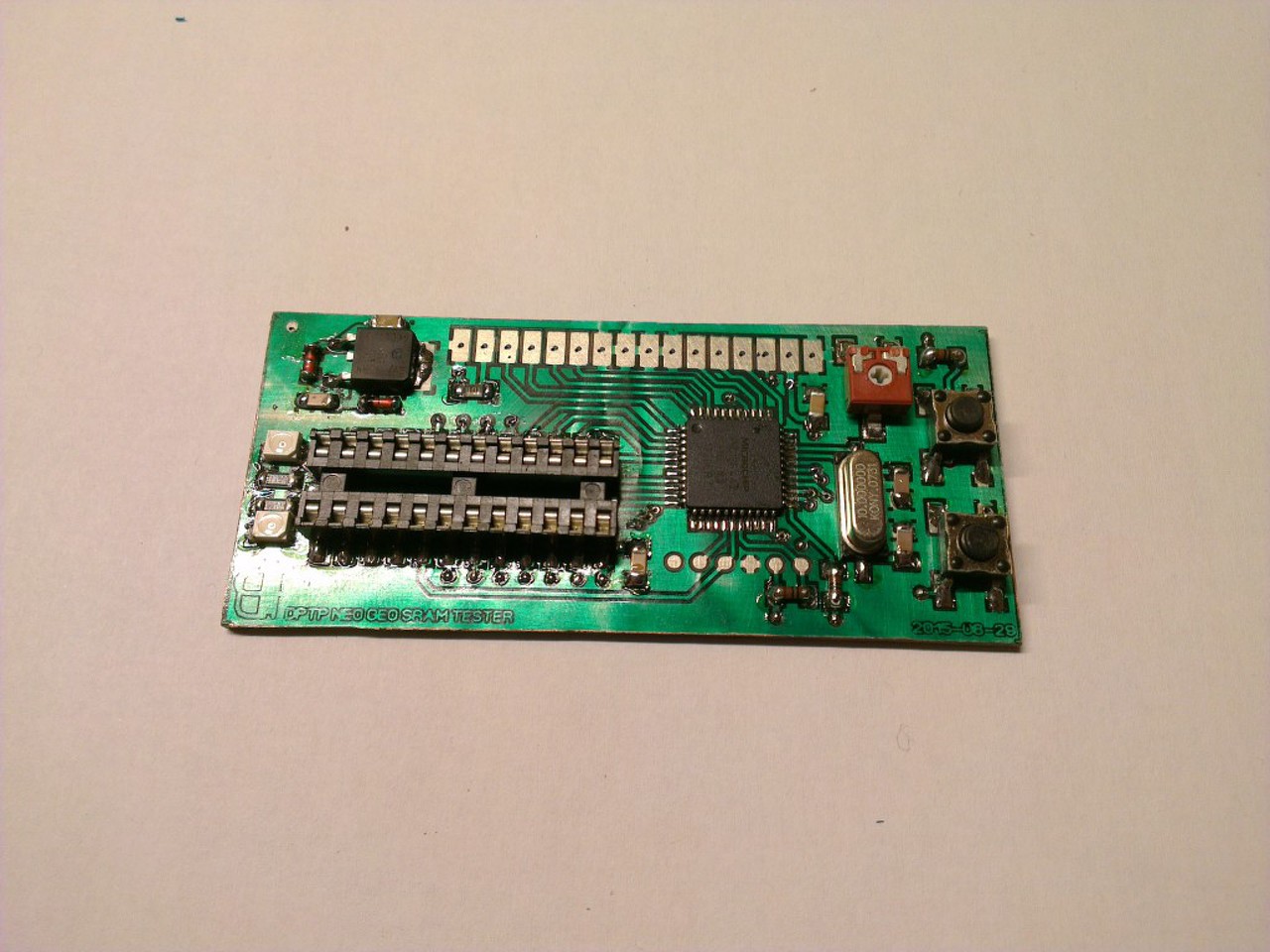

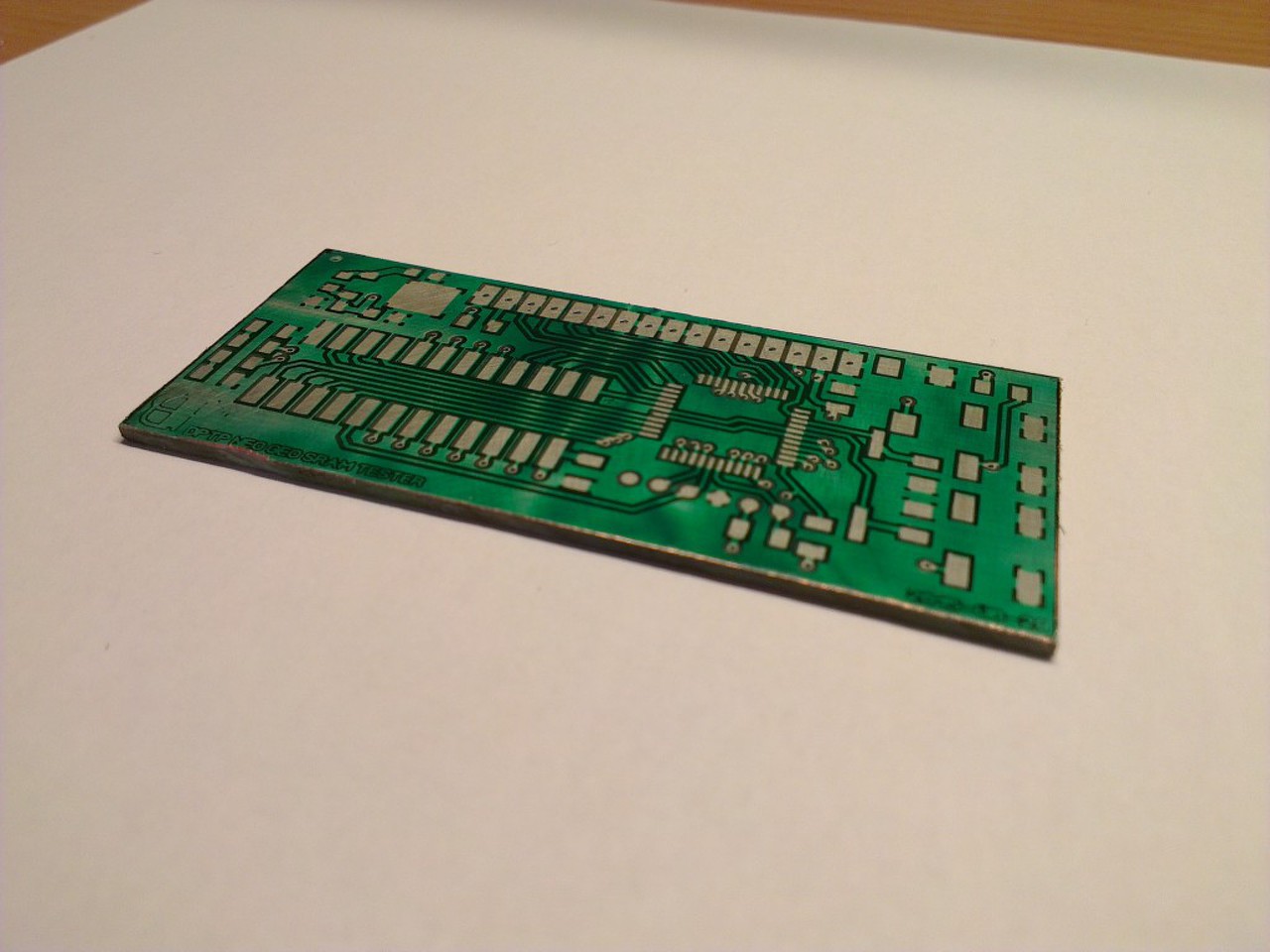

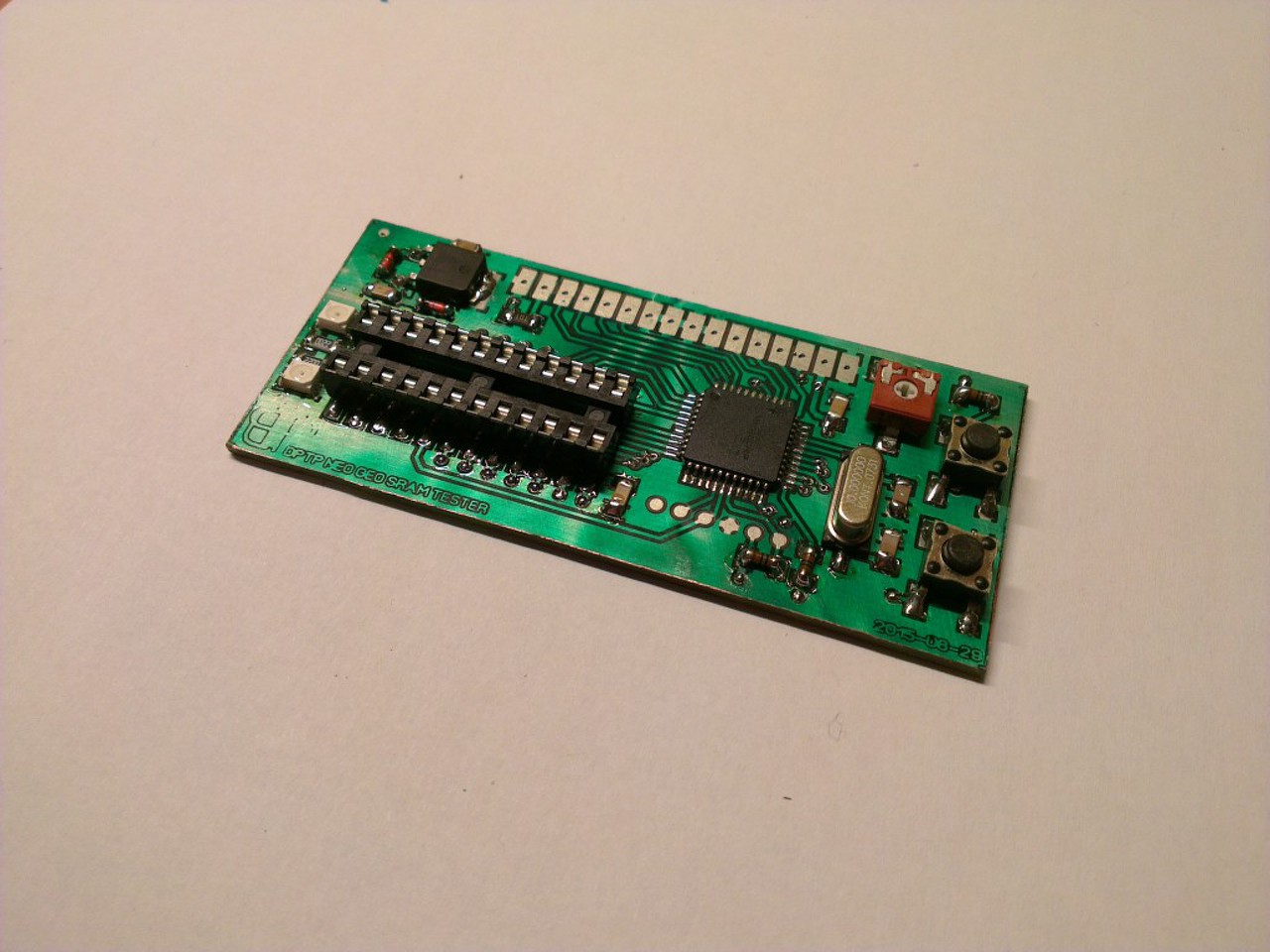

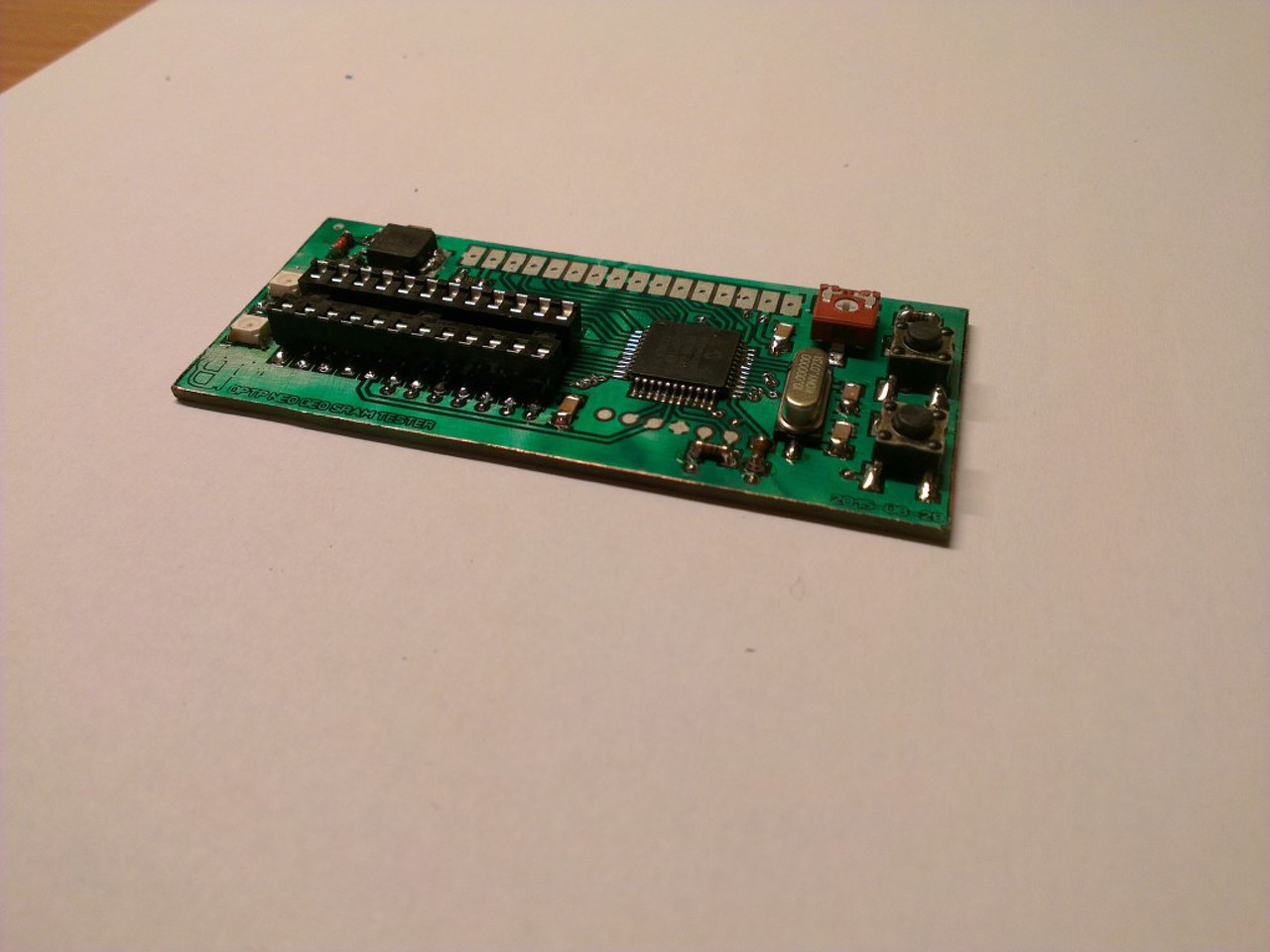

SRAM teszterem kétoldalas nyákon elkészítve..
Sajnos ez sem lesz a végleges verzió mert lefelejtettem róla a táp bemenetet és még pár apróságot..
Megosztás
Sajnos ez sem lesz a végleges verzió mert lefelejtettem róla a táp bemenetet és még pár apróságot..
Megosztás
HNGF: Hungarian Neo Geo Forum (A Neo-Geo legyen veled)
don_peter - 15-Jun-30 09:02
#17789
User
Érdliget
2010.Sep.01
Érdliget
2010.Sep.01
Válasz Georgy 15'.06.30. 09:00-kor érkezett hozzászólására. Post száma: #msg17787
Jaja az is, jó, de a kütyü még jobb.Remélem beváltja a hozzáfűzött reményeimet.
Megosztás
HNGF: Hungarian Neo Geo Forum (A Neo-Geo legyen veled)
Georgy - 15-Jun-30 09:00
#17787
User
Gyöngyös
2013.Jan.15
Gyöngyös
2013.Jan.15
Válasz don_peter 15'.06.29. 23:49-kor érkezett hozzászólására. Post száma: #msg17786
Zsír
Tetszik a zene is.Megosztás
KOF Master
don_peter - 15-Jun-29 23:49
#17786
User
Érdliget
2010.Sep.01
Érdliget
2010.Sep.01
Alakul a molekula..
Angolosítottam a programot és átríttam a programot is.
Kezd 100%-os lenni teszter..
Megosztás
Angolosítottam a programot és átríttam a programot is.
Kezd 100%-os lenni teszter..
Megosztás
HNGF: Hungarian Neo Geo Forum (A Neo-Geo legyen veled)
don_peter - 15-Jun-29 07:48
#17758
User
Érdliget
2010.Sep.01
Érdliget
2010.Sep.01
Válasz devillo 15'.06.28. 22:41-kor érkezett hozzászólására. Post száma: #msg17755
Az tuti, már is sokat segített...Kimondottan jól fog jönni a későbbiekben is.
Megosztás
HNGF: Hungarian Neo Geo Forum (A Neo-Geo legyen veled)
devillo - 15-Jun-28 22:41
#17755
User
Székesfehérvár
2015.Feb.03
Székesfehérvár
2015.Feb.03
Válasz don_peter 15'.06.28. 16:29-kor érkezett hozzászólására. Post száma: #msg17752
Komoly kis szerkezet! Grat hozzá!
Megosztás
don_peter - 15-Jun-28 16:29
#17752
User
Érdliget
2010.Sep.01
Érdliget
2010.Sep.01

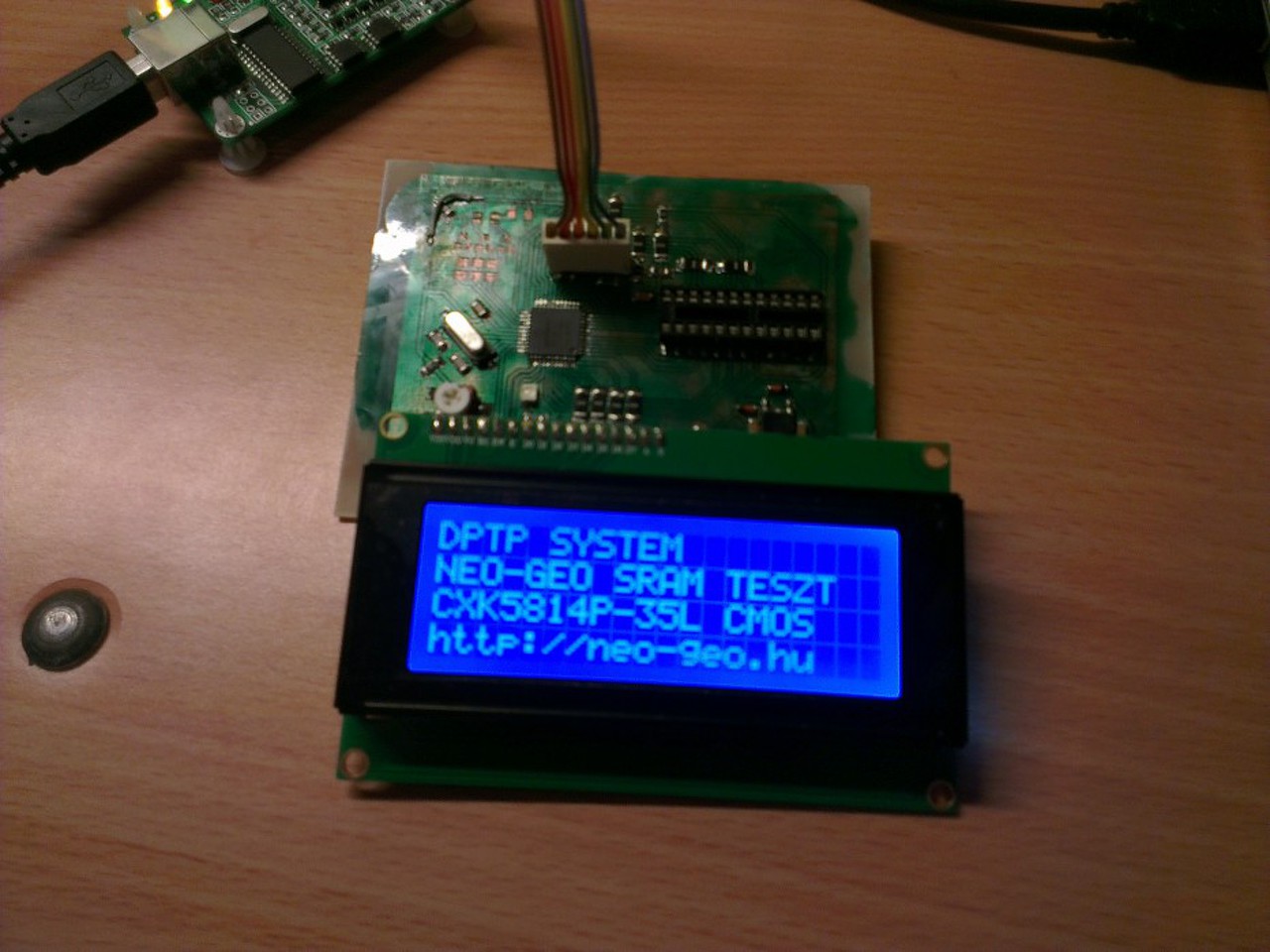

Elkészült a NEO GEO CXK5814P SRAM teszter prototípusa..
Van még mit rajta alakítani és finomítani, de már is tetszik..
Azt hiszem nagyon sok bosszúságtól fog megkímélni a jövőben ez a kis eszköz.
Mint köztudott, a legtöbb esetben ez a CXK5814P statikus memória megy tönkre a Neo Geo alaplapokban.
Eddig csak cseréltük, de nem tudtuk, hogy hibás e az adott SRAM vagy esetleg csak az egyik vagy lehet mind kettő jó és egészen más rossz.
Ez az eszköz ezt hivatott segíteni, hogy eldönthessük, hogy hibás e az SRAM.
Megosztás
Van még mit rajta alakítani és finomítani, de már is tetszik..
Azt hiszem nagyon sok bosszúságtól fog megkímélni a jövőben ez a kis eszköz.
Mint köztudott, a legtöbb esetben ez a CXK5814P statikus memória megy tönkre a Neo Geo alaplapokban.
Eddig csak cseréltük, de nem tudtuk, hogy hibás e az adott SRAM vagy esetleg csak az egyik vagy lehet mind kettő jó és egészen más rossz.
Ez az eszköz ezt hivatott segíteni, hogy eldönthessük, hogy hibás e az SRAM.
Megosztás
HNGF: Hungarian Neo Geo Forum (A Neo-Geo legyen veled)
don_peter - 15-Jun-26 20:25
#17745
User
Érdliget
2010.Sep.01
Érdliget
2010.Sep.01
Készítek itt egy kis okosságot

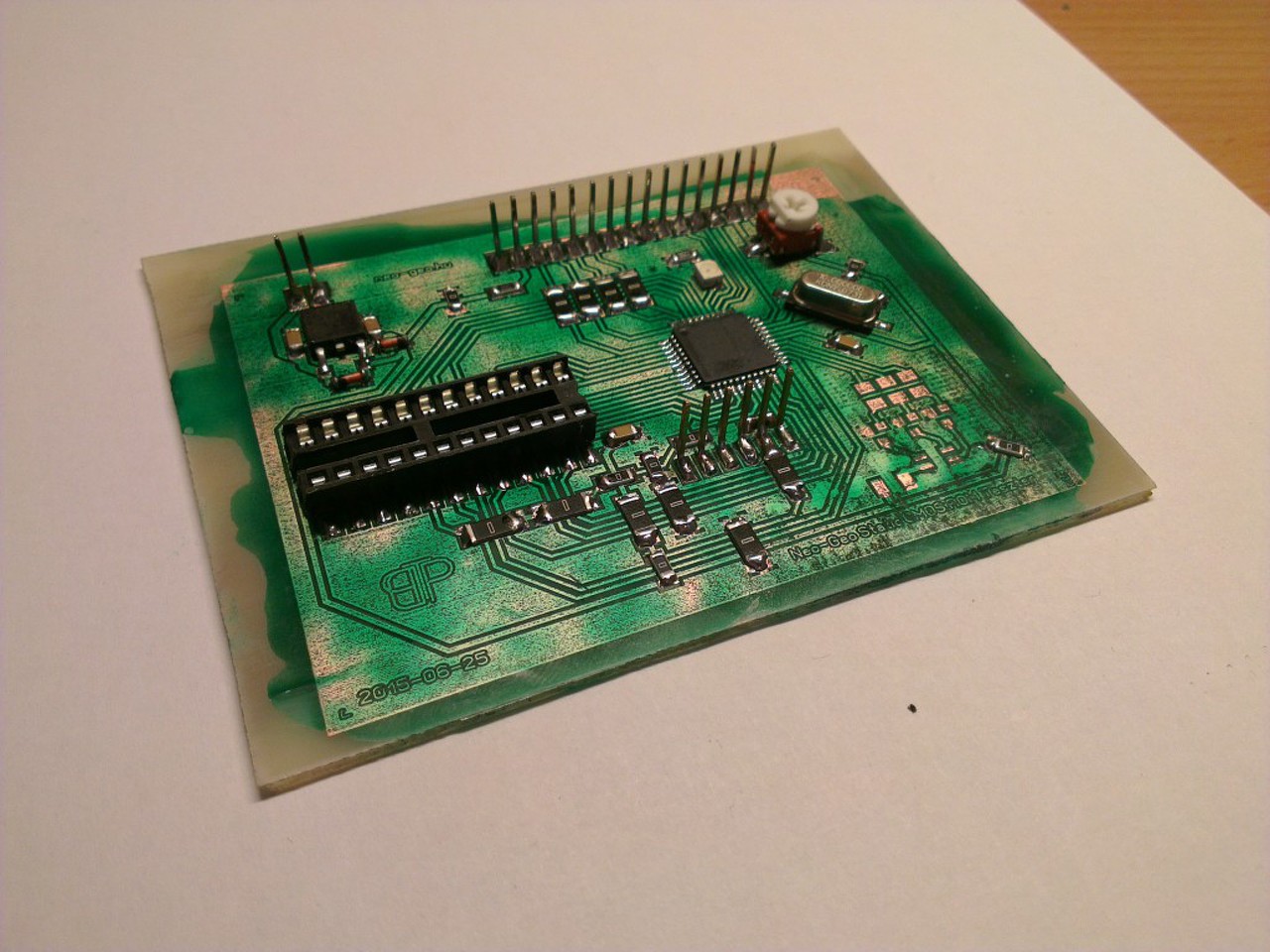

Még csak a prototípus hardvere van kész, de a programozással már az élesztésig eljutottam.
A lényege, hogy Neo Geo hardvereink SRAM-ját tudjam tesztelni, mert a "VIDEO RAM ERROR" nem mindig utal az SRAM hibájára, márpedig minden ilyen hibánál ez az első amit kicserélünk.
Szóval ez egy kis segítség, illetve nagy segítség lesz, ha kész lesz.
Pár kép:
Egyébként ez a bejegyzés mehetne a "Amikor a hardver és a szoftver találkozik" topikba is
Megosztás
Még csak a prototípus hardvere van kész, de a programozással már az élesztésig eljutottam.
A lényege, hogy Neo Geo hardvereink SRAM-ját tudjam tesztelni, mert a "VIDEO RAM ERROR" nem mindig utal az SRAM hibájára, márpedig minden ilyen hibánál ez az első amit kicserélünk.
Szóval ez egy kis segítség, illetve nagy segítség lesz, ha kész lesz.
Pár kép:
Egyébként ez a bejegyzés mehetne a "Amikor a hardver és a szoftver találkozik" topikba is
Megosztás
