[Fórum]SNK Neo-Geo gépek, játékok egyéb kiegészítőkNeo Geo Fan Topik
blikkk - 17-Sep-04 20:07
#22769
User

2017.Jan.24
Válasz don_peter 17'.08.09. 12:57-kor érkezett hozzászólására. Post száma: #msg22618
Szép munka. Gratula.
Megosztás
don_peter - 17-Sep-03 21:34
#22767
User
Érdliget
2010.Sep.01
Csak csodálom ezeket a kabinokat..


Megosztás
don_peter - 17-Aug-09 12:57
#22618
User
Érdliget
2010.Sep.01
Elkészültek az adapterek a tesztelésük folyik, az első verzió szépen teszi a dolgát, de a szint illesztett verziónál még akadnak gondok.. Kevés az időm sajna, de lassan rá fogok jönni és megoldom a megfelelő működést.













Alakulunk..

Megosztás
don_peter - 17-Jul-28 08:55
#22566
User
Érdliget
2010.Sep.01
Válasz snakeimp 17'.07.28. 00:29-kor érkezett hozzászólására. Post száma: #msg22562
Kompromisszum ügye..
Van ami ebben van ami a NEOSD-ben jobb illetve rosszabb.
Mind kettő jó választás lehet szerintem..

Megosztás
snakeimp - 17-Jul-28 00:29
#22562
User
Budapest
2010.Sep.04
Válasz don_peter 17'.03.22. 09:19-kor érkezett hozzászólására. Post száma: #msg22011
Közben itten új vidi sercen.


Megosztás
don_peter - 17-Jul-24 20:46
#22522
User
Érdliget
2010.Sep.01

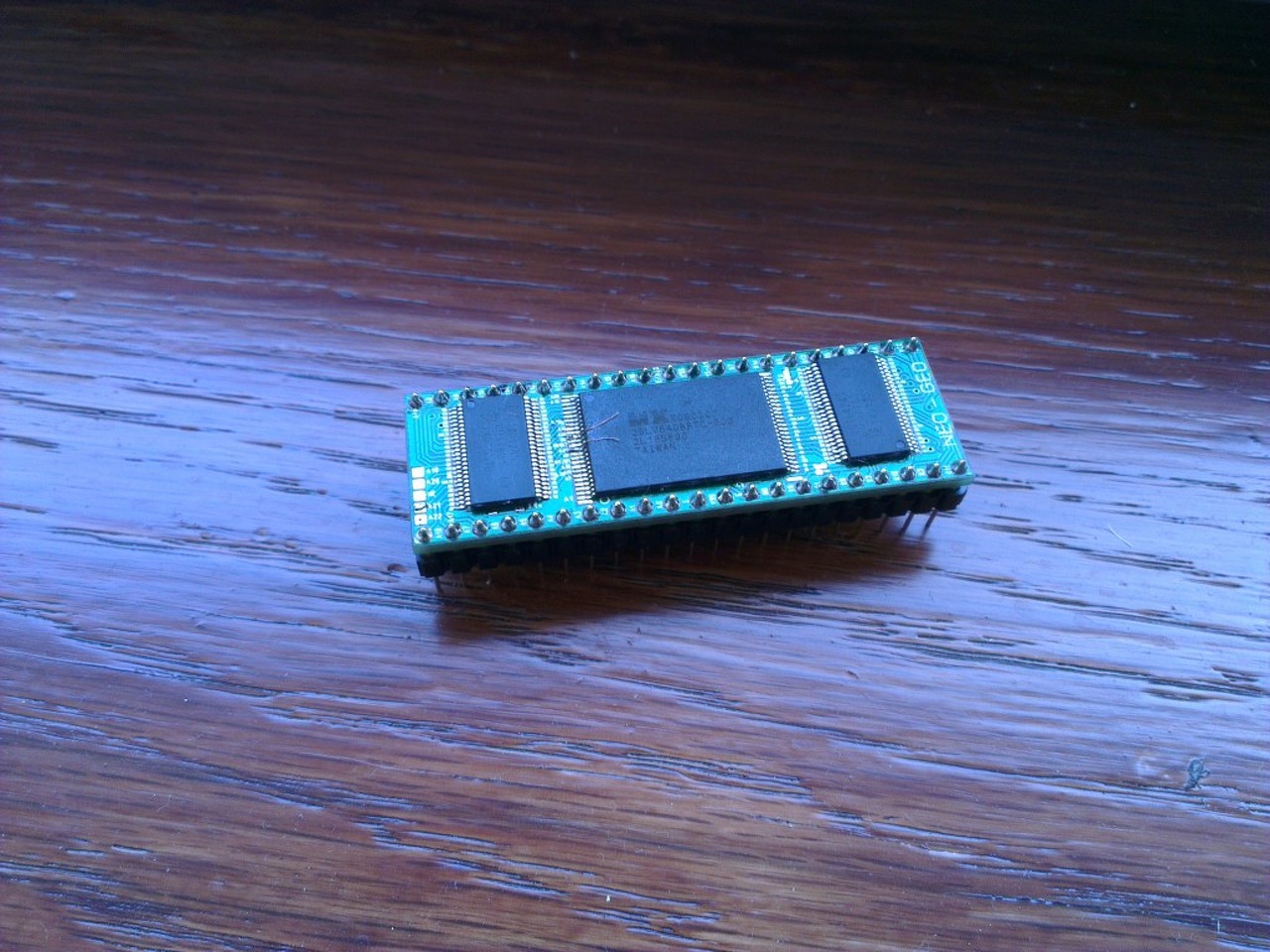

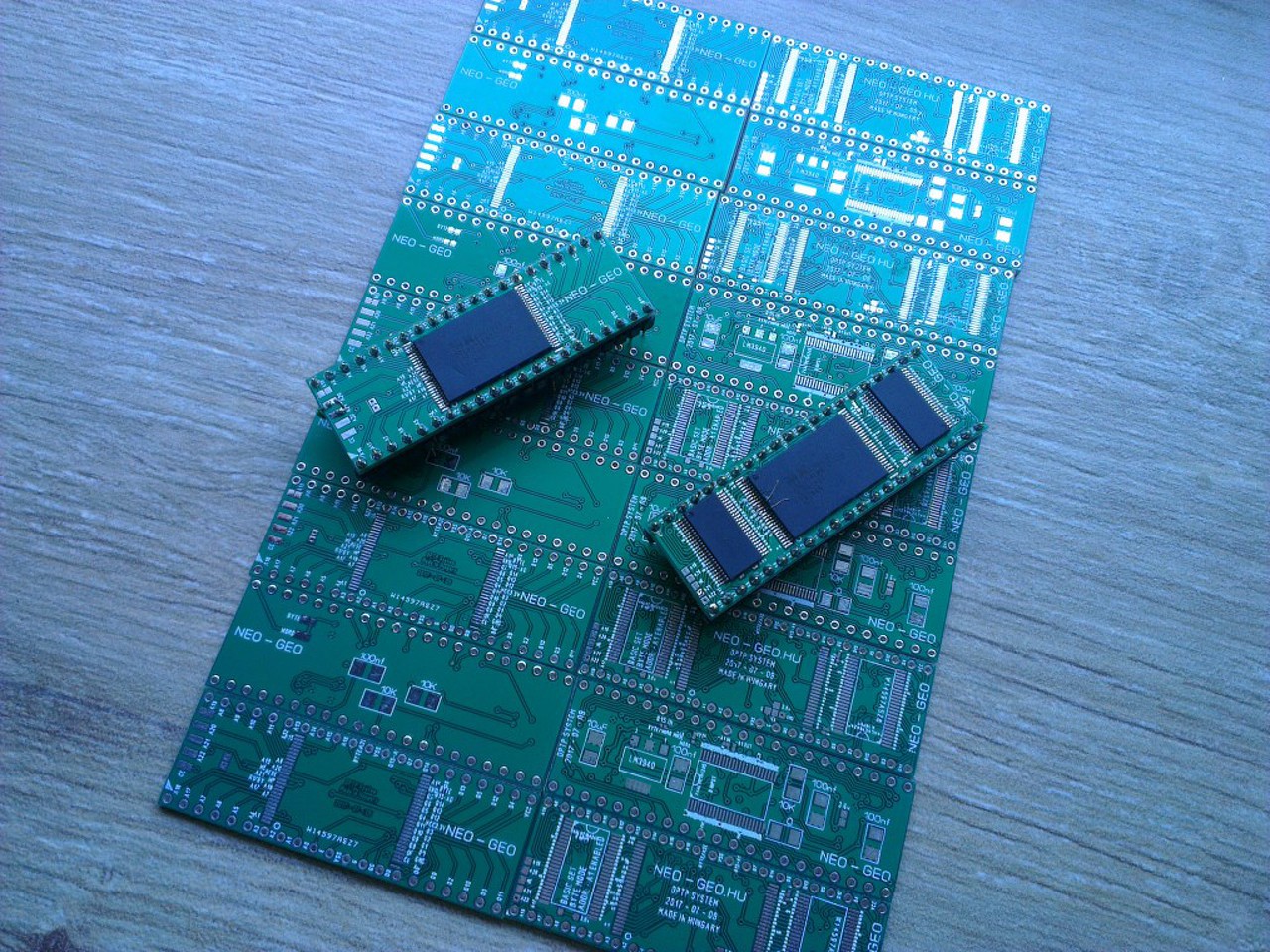

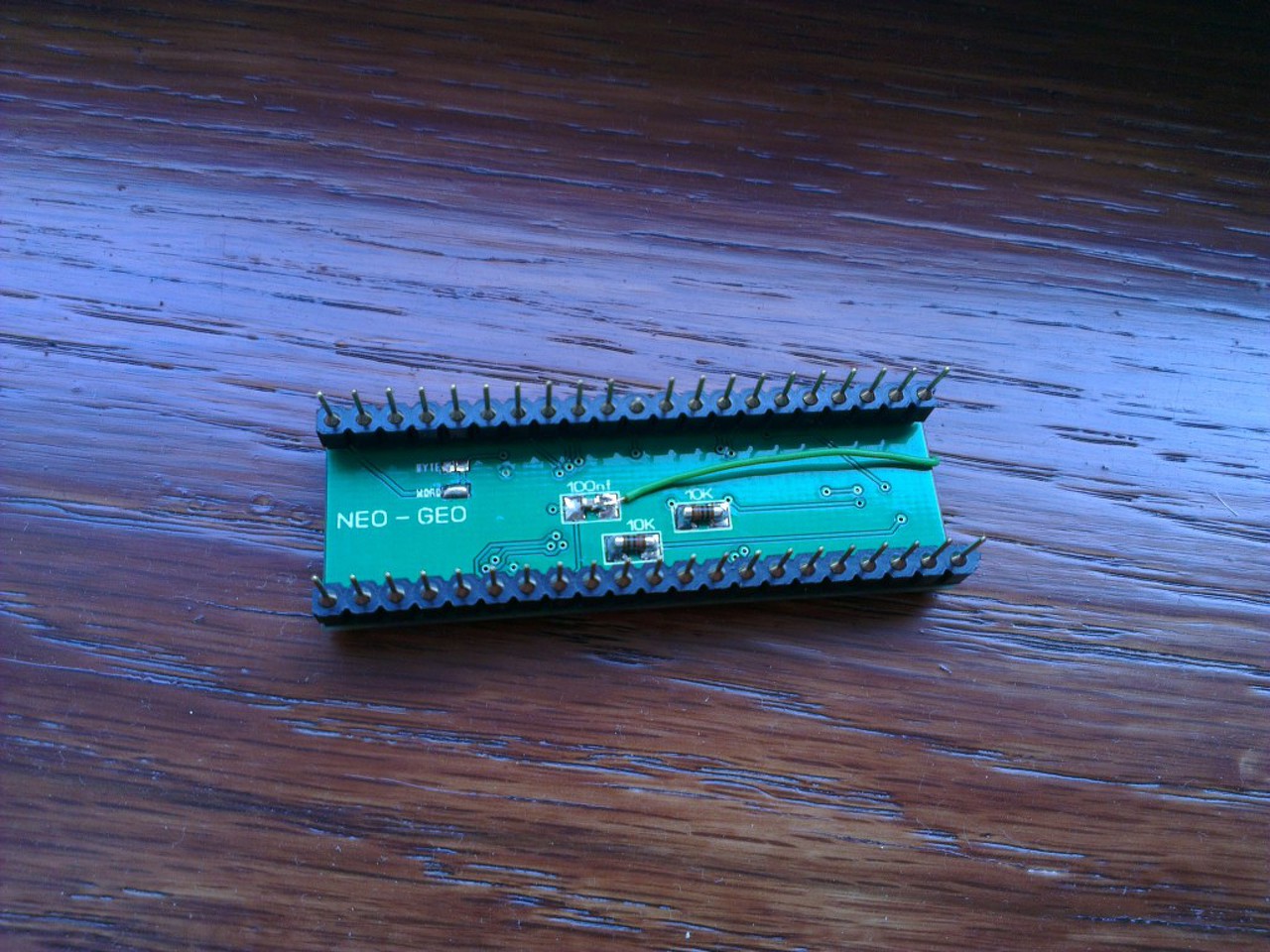

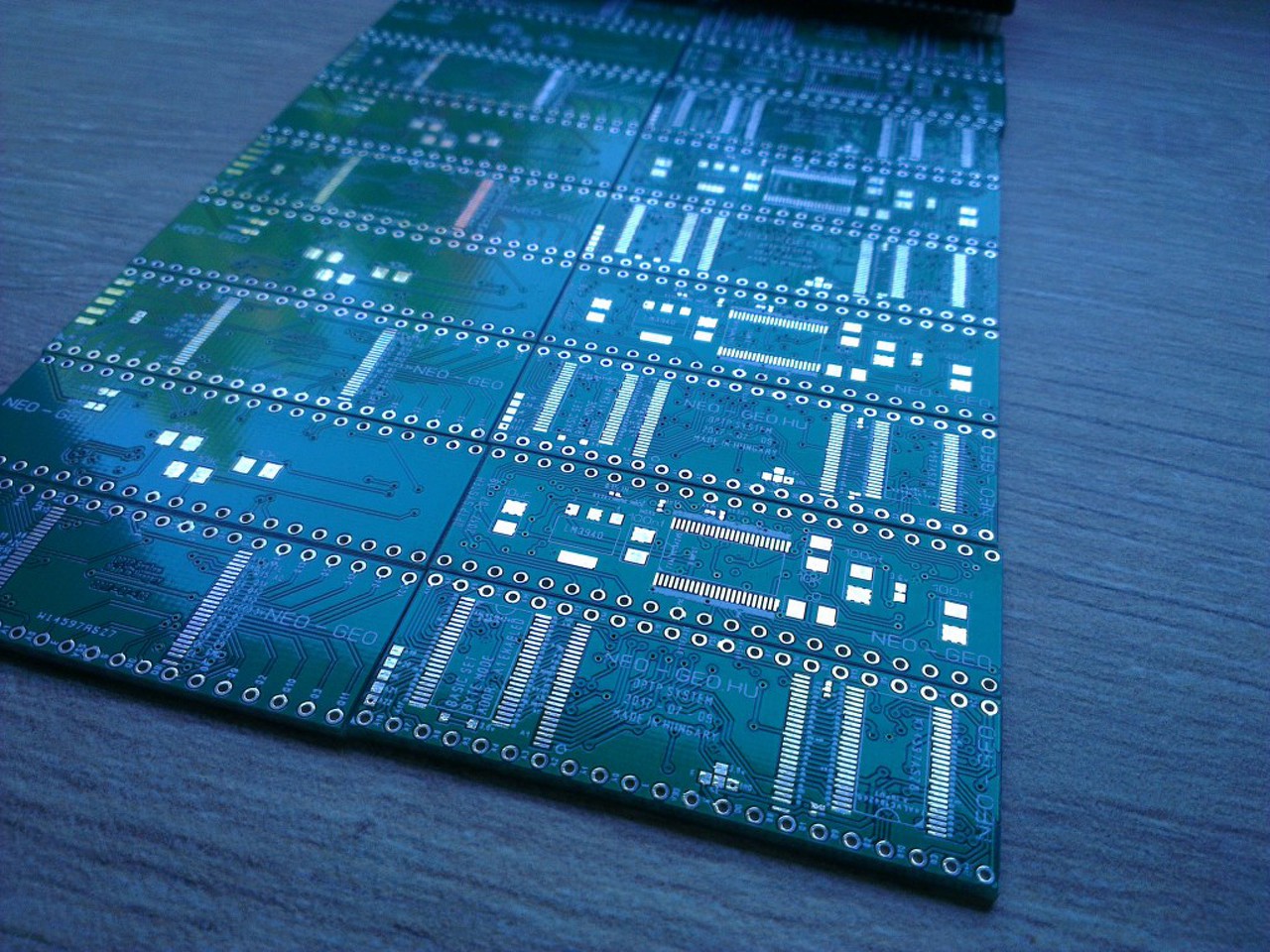

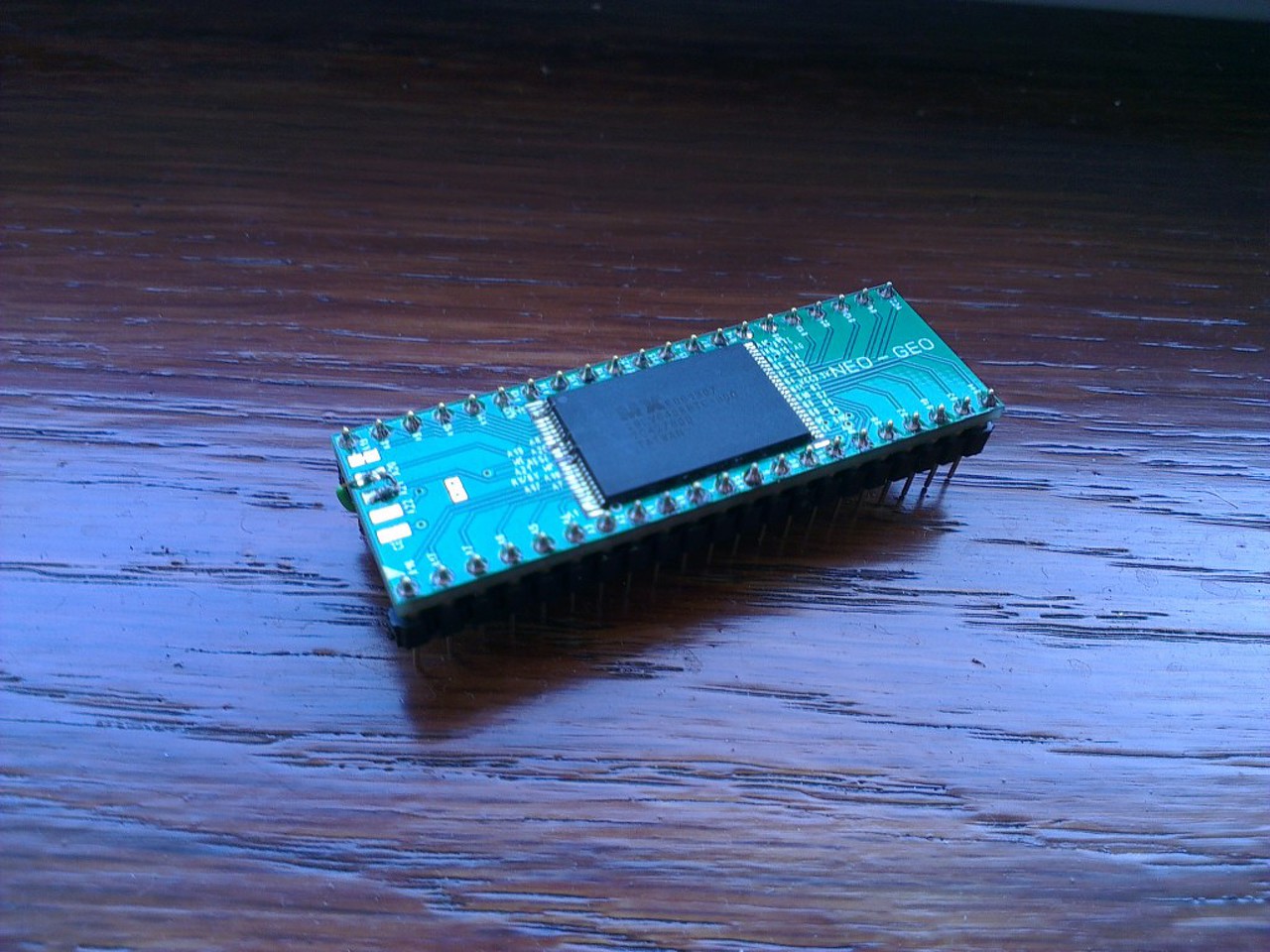

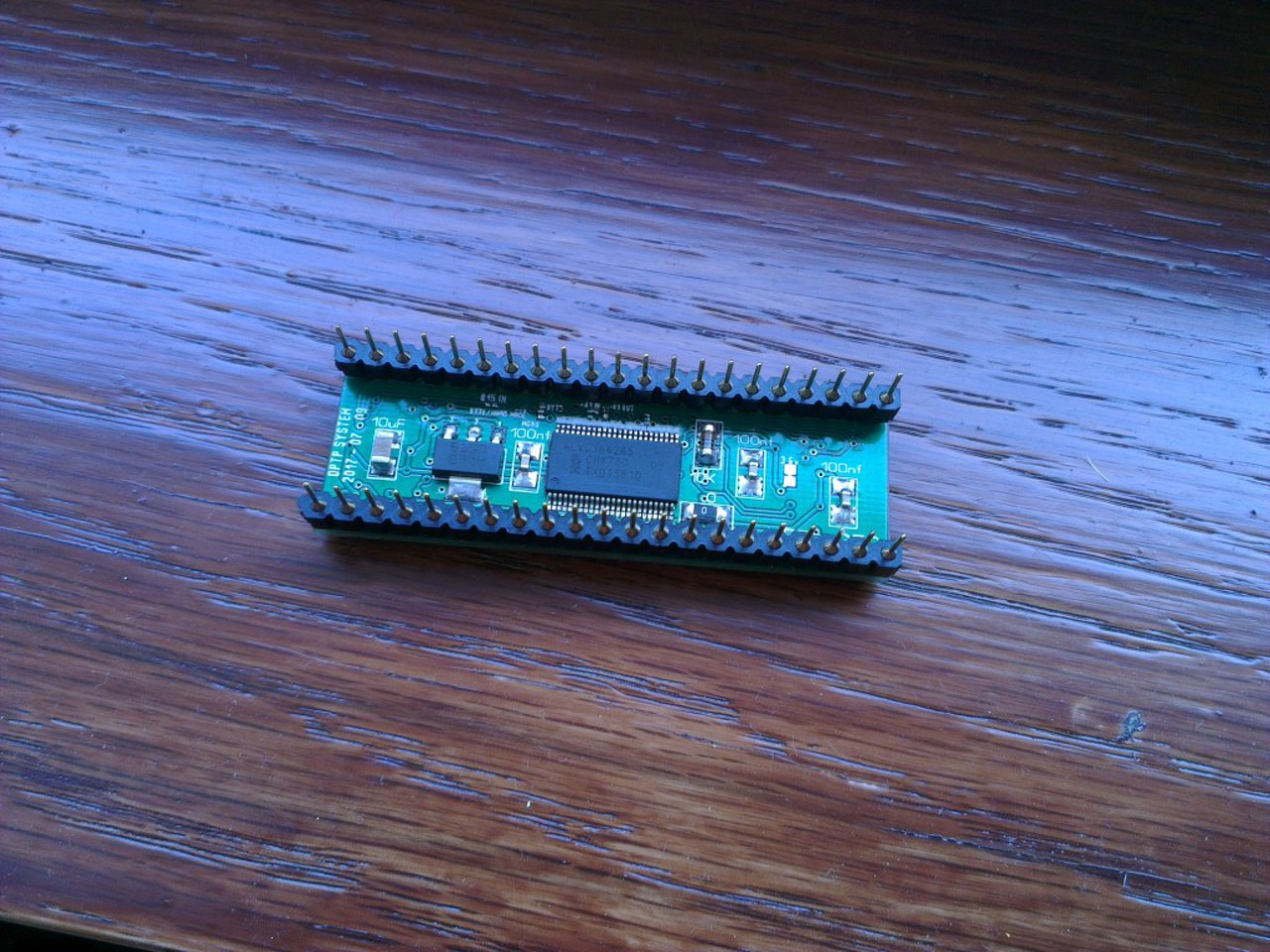

Kimondottan, gyors gyártási időről számolhatok be, főként ha a postai átfutást is bele vesszük,ugyan is a mai napon megérkezett az első produktum..
Íme pár kép róla:




Megosztás
don_peter - 17-Jul-15 10:00
#22424
User
Érdliget
2010.Sep.01
No kérem szépen..., hogy ne álljon le és haljon el teljesen a projekt, megfinanszíroztam az első két már megtervezett adapterek legyártását. Az első legyártása már elkészült, sőt postázták is. A másodikat is legyártották éppen ma és úgy fest, hogy azt napokon belül (lehet még ma) postára is adják. Az elkövetkezendő 2-3 hétben csak várakozni kell, majd utána jöhet az éles tesztelés. Reménykedem benne, hogy csak a kezdeti nehézségek és kilátástalanság miatt nem akart senki beszállni a finanszírozásba. Derűlátó vagyok e tekintetben és remélem nem hiába... Jöhet a teve is.
Megosztás
don_peter - 17-Jul-10 11:14
#22409
User
Érdliget
2010.Sep.01
Bár felfüggesztettem a fejlesztést, de azért ezt a módosított adapter tervet még elkészítettem:





A felső terv a normál NorFlash (5v) és DIP 42 adaptálása, az alsó pedig már az új, bármilyen feszültségen működő NorFlash (1.5v-3.6v és 1.5v-5.5v) memóriát gond nélkül tud majd működtetni túláram és hibamentesen.
Utóbbi verzió azért készült, mert mostanra inkább a 1.5v-3.6v-ig terjedő feszültség tartományban mozognak a megvásárólható memóriák.

Megosztás
don_peter - 17-Jul-08 12:32
#22408
User
Érdliget
2010.Sep.01
Úgy látom, hogy senkit nem mozgatott meg a dolog, így fel is függesztem a fejlesztést.
Túl sokba van ahhoz, hogy egyedül vállaljam..

Megosztás
don_peter - 17-Jul-05 14:15
#22405
User
Érdliget
2010.Sep.01
No el is érkeztem az első olyan akadályhoz, ahol már szükség lenne a befektetésre.
Terveztem egy ideiglenes NEO GEO ROM-ot, amely ha minden jól megy 128Mbit-ig vagy is 16MB-ig képes lesz ellátni tartalommal a különböző részeket. Azért ideiglenes mert ez csak a teszteléshez kell, a végleges verzióhoz nyilván nem fog kelleni, mert ott fixen lesz majd ráintegrálva a kazettára a memória. Esetleg a meghibásodott kazetták javítására még jók lehetnek későbbiekben. Az a gond, hogy már 2 flash memóriát tönkre tettem az állandó le és felforrasztások miatt, így szükséges egy olyan köztes állapot, amelynél az alkatrészek nem mennek tönkre.

Az adaptert lényege, hogy maximum 128Mbit-es NorFlash memóriát a Neo Geo-ban használt normál DIP 42-es foglalatba lehessen helyezni.

Egy kép is a kis paneltervről:



És most jönne képben a támogatás fontossága.
Sajnos még senki nem jelezte szándékát, hogy beszállna a fejlesztésbe, így sajnos ha nem érkezik támogatás, akkor a projekt le is fog állni, mert azért itt már komoly fejlesztési költségekről lesz már majd szó.

Szóval ha van valaki aki támogatná a projektet, az jelezzen és akkor már is le tudom rendelni az adapterek legyártását.
Előre is köszi..

Megosztás
don_peter - 17-Jul-02 23:18
#22392
User
Érdliget
2010.Sep.01
Válasz snakeimp 17'.07.02. 23:02-kor érkezett hozzászólására. Post száma: #msg22391
Most jelenleg 8MB-os memóriákkal tesztelem, de a címzések elég kuszák.
Például, V ROM-ok esetében 8bit-es adat bus-t használ, és ezzel együtt A-1 -től, A22-ig van a címzés. Ami ebben az esetben akár 16MB-os adathalmazt is képes lenne olvasni.., és mégsem..
A P ROM tartalmak viszont már 16bit-es adat bus-t használnak, és ezeknél ahogy elnézem a 2MB a maximum méret. A logika is kicsit furcsa, én eddig mindig a CS (Chip Select) bit-et használtam a memóriák kezelésére, kiválasztására, a NEO GEO nem a CS bit-et, ha nemem az OE bit-et vagy is a kimeneteket engedélyező bit-et billegettei a memóriák közti válogatásra.
Tehát mindent memória aktív a kártyán, de csak annak a kimenetét engedélyezi, amelyiket éppen olvasni akarja.. Érdekes megoldás, de jól működik..
No okosodok még kicsit, mert azért sok rejtett és érdekes dologra bukkanok rá..

Megosztás
snakeimp - 17-Jul-02 23:02
#22391
User
Budapest
2010.Sep.04
Válasz don_peter 17'.07.01. 07:06-kor érkezett hozzászólására. Post száma: #msg22388
Én erről annyit tudok csupán, hogy az újabb játékokban egy darab V ROM max. mérete már nem 4, hanem 8 megabájt (ténylegesen is ekkorák a dumpolt tartalmak 1 db-ra vetítve több gammánál).

Hogy ezen belül te itt technikailag mit címezgetsz, okoskodsz... hát... azt tudja a teve.

Megosztás
don_peter - 17-Jul-02 22:55
#22390
User
Érdliget
2010.Sep.01
Piszok sok szívás van vele, de lassan csak össze áll a PROG panel..





Most még csak tesztelgetem a PROG kártya részt, de már csak flash memóriát használva.
Piszok sokat lehet vele vacakolni mire hajlandó működni..

Még a hangot kell jobban megtekintenem, mert olyan mint, ha az 5MB adatból valamelyik nem lenne 100%-ig a helyén..
Bár lehet csak írási hiba van, holnap lesz időm, helyre teszem azt is..
Ha meg van, akkor jöhet a terv véglegesítése..

Megosztás
don_peter - 17-Jul-01 07:06
#22388
User
Érdliget
2010.Sep.01
Ati, ha lesz egy kis időd böngészni, nézz már utána, hogy az MVS kazettáknál a V ROM mérete mekkora lehet maximum?
Mármint vacakolok itt egy ideje a V ROM tartalom megfelelő működése körül, de valamiért úgy veszem észre, hogy 4MB (32Mbit)-nál nagyobb méretű tartalommal nem tud vagy nem akar együttműködni. (nyilván összefűzött tartalom esetében) A PCM multiplex chip pedig látszólag tudja és címezi is a memóriát, ott egészen 64Mbit-ig (8MB) ki van hozva a cím bus. (A-1)-től (A22)-ig. PROG kártyáról beszélünk... Részben amúgy már működik a V ROM része, de nem tiszta még a hang.

Megosztás
don_peter - 17-Jun-26 09:57
#22377
User
Érdliget
2010.Sep.01
Válasz snakeimp 17'.06.26. 08:21-kor érkezett hozzászólására. Post száma: #msg22376
Igen, nem egyszerű főként azért, mert tényleg teljesen egyedül vagyok rá.
Számolgatom a költségeket is közben és rá kell döbbenjek, hogy ezt már csak úgy hobbiból nem lehet finanszírozni. Túl nagy a nyák legyártási költsége, ha ebben nem fogok segítséget kapni, akkor valszeg a tervező asztalon marad majd a dolog. Ráadásul tegnap már el kellett gondolkodnom rajta, hogy lehet nem is 2 hanem 4 rétegben kellene megrajzolni, megtervezni a nyákot.
A 2 és 4 rétegű nyákok közt pedig óriási az árkülönbség, 3x költségesebb a 4rétegű.

A nyákok végleges mérete is sokat számít, eredetileg 134mm * 174mm, de lehet ha sikerül, akkor vagy az egyiket vagy a másikat vagy ha lehet mind kettőt, magasságában le felezem, azért a két vízszintes vonal a terv közepén. (valószínűleg ez volt az OK a már készen kapható verzióknál is, hogy felezték az egyik vagy mind kettő kártya rész magasságát)

Egyelőre ott tartok, hogy a PROGRAM kártya főbb részeit tervezem meg, majd ha ez megvan (jelentem ez már 80%-ban készen is van), akkor elkezdem a központi rendszer kiépítését, de itt már majd figyelnem kell a két kártya kapcsolatának kialakítására, mert terveim szerint egyetlen MCU fogja majd vezérelni az összes komponenst.

Még azon is agyaltam sokat, hogy két részre kellene bontanom a fejlesztést, elsőnek csak a PROGRAM kártyát fejleszteném le és tesztelném, hogy működnek e a megoldásaim, majd ha minden a helyére került akkor jöhetne a GRAFIKA-t tartalmazó rész.

Sajnos elsőként minden képen használnom kell az eredeti és speciális SNK chipeket, mivel azok működése nem ismert, így azokat egyből helyettesíteni nem fogom tudni.
Ezen chipek a következőek: NEO-ZMC, NEO-273 és NEO-PCM.

Természetesen hosszabb távon nekem is az a fontos, hogy ezeket a speciális chipeket kiváltsam, így ha a projekt már működik stabilan ezen chipeket egyesével valamilyen módon ki fogom váltogatni.
(ehhez hozzátartozik, hogy a fejlesztés folyamán sok mindent megért az ember, hogy még is mi hogyan működik, ez talán segít majd ezen chipek működésének mélyebb megismerésében is)

No kérem, nagyjából itt tartok most.
Aki szívesen fejlesztene az jelezze, többen könnyebb lenne.
Aki a fejlesztésbe feltétel nélkül anyagiakban tudna csak besegíteni azt is szívesen fogadom, mert baromi költséges lesz, ezt már előre látom. Nyilván aki költségekkel finanszírozva segít, annak a attól függően mennyivel segíti a projekt fejlődését fog majd kedvezményeket kapni a prototípus illetve a véglegesen elkészült kártya árából.
Hozzá kell tenni, hogy akár lehet bukta is a dologból, szóval garanciát nem tudok vállalni, hogy sikerül majd a fejlesztés, bár az eddigi beletett munkám azt igazolja, hogy van benne lehetőség.. Ha most kellene egy olyan kérdésre válaszolnom, hogy véleményem szerint meg e tudom oldani illetve készen lesz e a fejlesztés, arra csak azt mondanám: IGEN ..

Megosztás
snakeimp - 17-Jun-26 08:21
#22376
User
Budapest
2010.Sep.04
Válasz don_peter 17'.06.25. 20:45-kor érkezett hozzászólására. Post száma: #msg22375
Ez tényleg megvalósíthatatlan küldetésnek tűnik.
Végigkövettem a két külföldi flash-es cucc fejlesztését, s nagyon durva folyamatnak tűnik. Több ember évek alatt készítette - naponta igen sok órában. Rengeteg buktatóba ütköztek közben, amit valahogy persze mindig megoldottak egy idő után, de akkor is kemény. Ez nem SNES vagy Genesis ugye, várhatók bonyolultabb akadályok, ahogyan olvastam anno.

Nagyon jó lenne, ha sikerülne neked ez valaha. De akár már egy részleges megoldás is.
Hatalmas örömmel csodálkoznék.
Ideálisan ehhez kéne neked segítség szerintem is, csak kérdés, ki ennyire lelkes ebben a témában, aki ért is hozzá.

Megosztás
don_peter - 17-Jun-25 20:45
#22375
User
Érdliget
2010.Sep.01
Tanulmányoztam és elkezdtem a lehetetlent..



A tervezés elején járok, de már most sokat tanultam a NEO GEO MVS kazetta felépítéséről..
Érdekes dolgok vannak..

ui: egyelőre csak a program kártya részt tervezem, elég lassan megy mert sok esetben át kell terveznem a projekt folyamán felmerülő kérdéses részek miatt.
Egyszer ha elkészül, jó hosszú dokumentációt kell majd róla írnom..
Amúgy a grafikai részét is elkezdtem, de ott még csak az alap van kész..

Áhh készítettem róla egy képet, legyen itt egyben.

Módosítva: 17' 06.25. 20:50 - don_peter

Megosztás
don_peter - 17-Jun-20 14:37
#22365
User
Érdliget
2010.Sep.01
Ati, esetleg NEO-273, PCM, NEO-ZMC chipekről nem találsz valamit, ami részletesebben bemutatja?
Hogy lehetne ezeket kiváltani?
Jó lenne, nem pazarolni az eredeti kazettákat..

Annyit tudok, hogy ezek valami multiplex chippek, de hogy pontosan miképpen működnek vagy mit is csinálnak pontosan azt nem.. Tán még valami SRAM is van bennük..

Megosztás
don_peter - 17-Jun-19 12:13
#22361
User
Érdliget
2010.Sep.01
Válasz snakeimp 17'.06.19. 00:09-kor érkezett hozzászólására. Post száma: #msg22360
Köszi.. Átnézegetem mit írnak..
Megosztás
snakeimp - 17-Jun-19 00:09
#22360
User
Budapest
2010.Sep.04
Válasz don_peter 17'.06.18. 14:25-kor érkezett hozzászólására. Post száma: #msg22359
Jelölések itt. Szubklikkekre újabb ajtók nyílnak.

Erre meg a PROG/CHA boardok típusai fotókon rendszerezve.
